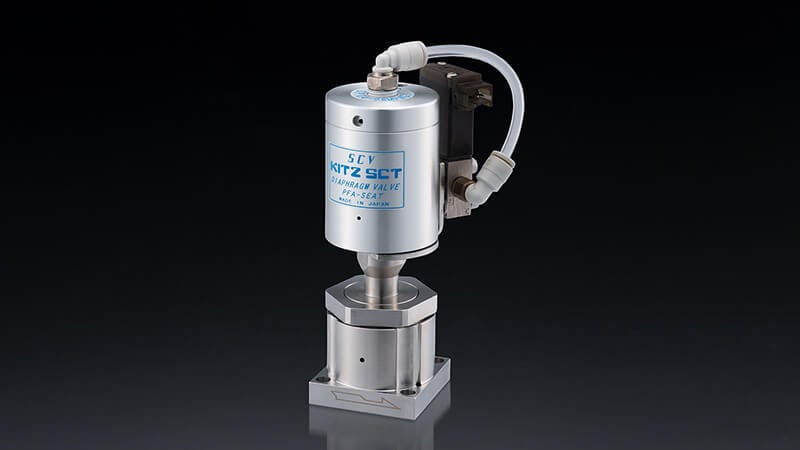

TDF 高速高耐久ダイヤフラムバルブ
製品概要
ALDプロセスに必要な高速応答、高耐久、耐熱性、Cv安定性を有したダイヤフラムバルブです
参考型式：TDF8CS-GA-EP-316L
仕様概略
- 弁形状
-
2方弁ストレート
- サイズ
-
1.5"
- 接続方式
-
C-Seal
- Cv （200℃時）
-
0.5
- 最低使用流体温度（℃）
-
80
- 最高使用流体温度（℃）
-
220
- 最低環境温度 (℃)
-
20
- 最高環境温度 (℃)
-
130
- 使用最高圧力 (MPa)
-
0.7
- 駆動方式
-
NC
- シート材質
-
PFA
- グレード STD：機械研磨 EP：電解研磨
-
EP
- ボディ材質
-
316L
- センサー
-
N/A
※掲載している製品画像については実際の製品と一部内容が異なる場合がございます。
主要型式 図面ダウンロード
※各種図面（PDF、CAD、STEP）をダウンロードするためにはログイン・新規会員登録が必要となります。
| 主要型式 | CAD | STEP | サイズ | 接続方式 | 最高使用流体温度（℃） | 最高環境温度 (℃) | 駆動方式 | シート材質 | グレード STD：機械研磨 EP：電解研磨 | 分流フロー | ハンドル | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TDF8CS-GA-EP-316L | CAD | - | 1.5" | C-Seal | 220 | 130 | NC | PFA | EP | - | - | |
| TDF8CS-GA-S-EP-316L | - | - | - | 1.5" | C-Seal | 220 | 70 | NC | PFA | EP | - | - |
| TDF8CS-GA-SEP-316LE | CAD | - | 1.5" | C-Seal | 220 | 130 | NC | PFA | SEP | - | - | |
| TDF8CS-GA-S-SEP-316LE | - | - | - | 1.5" | C-Seal | 220 | 70 | NC | PFA | SEP | - | - |
