BRWH NWフランジホットボールバルブ 自動
製品概要

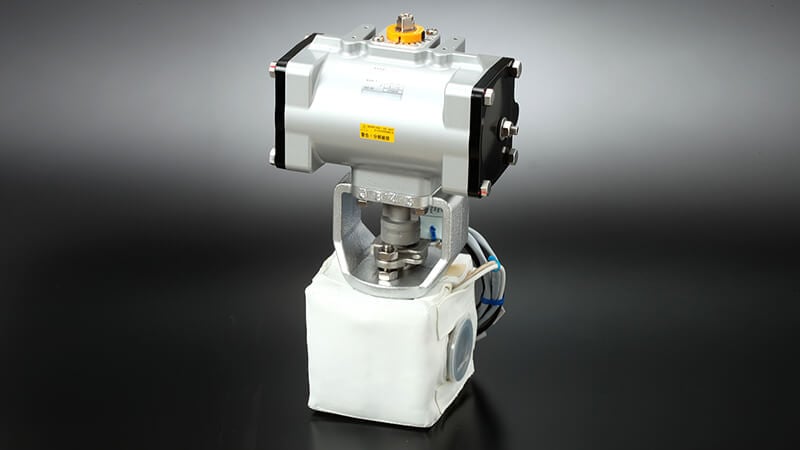

着脱可能なマントルヒーター付きのホットボールバルブです
参考型式：BRWH40DS-NWHT
仕様概略
- サイズ
-
40A
- 駆動方式
-
DA
- ボディ形状
-
ストレート
- 接続方式
-
ISO KF フランジ NW
- シート材質
-
ハイパタイト PTFE(R)
- パッキン・ガスケット材質
-
PTFE
- 最低使用流体温度（℃）
-
-10
- 最高使用流体温度（℃）
-
200
- 最低使用圧力範囲 Pa（abs）
-
1x10^-6
- 最高使用圧力範囲 Pa（abs）
-
6x10^5
- ヒーター設定最高温度
-
170
- ボディ材質
-
SUS304
- ボール材質
-
SUS304
- ステム材質
-
SUS304
※掲載している製品画像については実際の製品と一部内容が異なる場合がございます。
主要型式 図面ダウンロード
※各種図面（PDF、CAD、STEP）をダウンロードするためにはログイン・新規会員登録が必要となります。
| 主要型式 | CAD | STEP | サイズ | 駆動方式 | バイパスバルブ操作方法 | バイパスバルブ シート材質 | バイパスバルブ サイズ | 接続方式 | シート材質 | 通信仕様 | コントローラー配置 | ヒーター設定最高温度 | ボディ材質 | ボール材質 | ステム材質 | UPS有無 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRWH25DS-NWHT | - | - | - | 25A | DA | - | - | - | ISO KF フランジ NW | ハイパタイト PTFE(R) | - | - | 160 | SUS304 | SUS304 | SUS304 | - |
| BRWH40DS-NWHT | - | - | - | 40A | DA | - | - | - | ISO KF フランジ NW | ハイパタイト PTFE(R) | - | - | 170 | SUS304 | SUS304 | SUS304 | - |
| BRWH50DS-NWHT | - | - | - | 50A | DA | - | - | - | ISO KF フランジ NW | ハイパタイト PTFE(R) | - | - | 170 | SUS304 | SUS304 | SUS304 | - |
