IVB_V L型真空ベローズバルブ ソフト排気機能付
製品概要
メインバルブとバイパスバルブが一体となった真空ベローズバルブです 大気から真空に排気する場合に起こる急激な圧力変動を抑え、メインバルブ開閉前にバイパスバルブでスロー排気により圧力をコントロールをします バイパスバルブには流量固定タイプと流量調整タイプの2種類を用意しています
参考型式：IVB40VXA-NWF-(RS）
仕様概略
- サイズ
-
40A
- 駆動方式
-
NC
- バイパスバルブ操作方法
-
可変流量
- バイパスバルブ シート材質
-
PCTFE
- バイパスバルブ サイズ
-
1/4"
- ボディ形状
-
アングル
- 接続方式
-
ISO KF フランジ NW
- シート材質
-
フッ素ゴム
- 最低環境温度 (℃)
-
-15
- 最高環境温度 (℃)
-
100
- 最低使用圧力範囲 Pa（abs）
-
1x10^-6
- 最高使用圧力範囲 Pa（abs）
-
2x10^5
- ヒーター設定最高温度
-
ヒーター無し
- ボディ材質
-
SUS304
- ベローズ材質
-
SUS316L

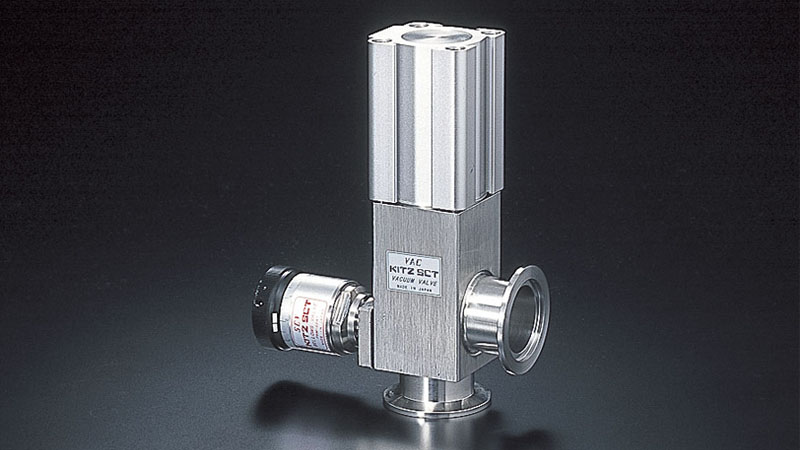

※掲載している製品画像については実際の製品と一部内容が異なる場合がございます。
主要型式 図面ダウンロード
※各種図面（PDF、CAD、STEP）をダウンロードするためにはログイン・新規会員登録が必要となります。
| 主要型式 | CAD | STEP | サイズ | 駆動方式 | バイパスバルブ操作方法 | バイパスバルブ シート材質 | バイパスバルブ サイズ | 接続方式 | シート材質 | 通信仕様 | コントローラー配置 | ヒーター設定最高温度 | ボディ材質 | ボール材質 | ステム材質 | UPS有無 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IVB25VXA-NWF-(RS) | - | - | 25A | NC | 可変流量 | PCTFE | 1/4" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVB40VXA-NWF-(RS) | - | - | 40A | NC | 可変流量 | PCTFE | 1/4" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVB25VXF8A-NWF-(RS) | - | - | 25A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVB40VXF8A-NWF-(RS) | - | - | 40A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVB50VXF8A-NWF-(RS) | - | - | 50A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVBL65SDVXF8A-NWF-(RS) | - | - | - | 65A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - |
| IVBL80SDVXF8A-NWF-(RS) | - | - | - | 80A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - |
| IVBL100SDVXF8A-NWF-(RS) | - | - | - | 100A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - |
| IVBL65SVXF8A-NWF-(RS) | - | - | - | 65A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - |
| IVBL80SVXF8A-NWF-(RS) | - | - | 80A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVBL100SVXF8A-NWF-(RS) | - | - | 100A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | ヒーター無し | SUS304 | - | - | - | |
| IVBH40DVXF8A-NWF-(RS) | - | - | - | 40A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - |
| IVBH50DVXF8A-NWF-(RS) | - | - | 50A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - | |
| IVBH40VXF8A-NWF-(RS) | - | - | 40A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - | |
| IVBH50VXF8A-NWF-(RS) | - | - | 50A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - | |
| IVBH80SDVXF8A-NWF-(RS) | - | - | - | 80A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - |
| IVBH100SDVXF8A-NWF-(RS) | - | - | - | 100A | DA | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - |
| IVBH80SVXF8A-NWF-(RS) | - | - | - | 80A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - |
| IVBH100SVXF8A-NWF-(RS) | - | - | 100A | NC | 可変流量 | フッ素ゴム | 1/2" | ISO KF フランジ NW | フッ素ゴム | - | - | 外部ヒーター：150、内部ヒーター：180 | SUS304 | - | - | - |
